隔膜閥／放料閥您現在所在的位置：首頁-產品中心-隔膜閥／放料閥

名 稱： 常閉式氣動隔膜閥
型 號： G6B41J
口 徑： DN25-DN250
壓 力： 1.0mpa
材 質： 鑄鐵



一、常閉式氣動隔膜閥

型號
公稱壓力PN（MPa）
試驗壓力PS（MPa）
適用介質
工作溫度（℃）
殼體試驗
密封試驗
G6B4WUFS-6
0．6
0．9
0．66
W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）
≤100
≤85
≤150
G6B4WUFS-4
0．4
0．6
0．44


二、主要零件材質

零件名稱


閥體
閥瓣、閥蓋
氣缸、氣缸蓋
螺桿、閥桿、活塞
隔膜
材料
HT200襯氟塑料、襯橡膠
HT200
HT200
35
氟丁橡膠、氟塑料



三、外形連接尺寸及重量

型號


公稱通徑DN（㎜）
尺寸
氣動裝置（㎜）
質量
（㎏）
L
D1
D
n-d
H1
D0
耗氣量㎝2
氣源壓力MPa
G6B41WJFS-6
25
145
85
115
4-13．5
296
120
2．395×102
0．4
8
32
160
100
140
4-17．5
398
140
6．082×102
0．4
15
40
180
110
150
4-17．5
406
140
6．082×102
0．4
17
50
210
125
165
4-17．5
464
160
1．235×102
0．4-0．5
26
65
250
145
180
4-17．5
-
160
3．725×103
0．4-0．5
32
80
300
160
200
4-17．5
645
200
3．725×103
0．4-0．5
56
100
350
180
220
8-17．5
665
240
9．458×103
0．4-0．5
100
125
400
210
250
8-17．5
832
320
1．409×104
0．4-0．5
170
150
460
240
285
8-22
933
320
2．868×104
0．5
323
G6B41WJFS-4
200
570
295
340
8-22
1275
400
4．619×104
0．5
386



注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。

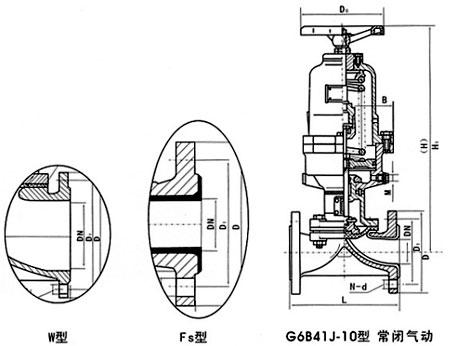

G6B41J-10型　常閉氣動
G6B41W-6.4型　G6B41J-6.4型　G6B41FS-6.4型
設計與制造按：GB12239
結構長度按：GB12221
法蘭連接尺寸按：GB　4216.4
試驗與檢驗按：GB/T　13927
